无机颜料粒子亲水性弱，不易在水性体系中保持稳定分散状态，为了提高其分散稳定性，就需要添加润湿分散剂。润湿分散剂是兼具润湿和分散两种功能的一种表面活性物质，常用的分散剂大多是阴离子型和非离子型的，阳离子型和两性表面活性剂使用较少。

分散剂的选择

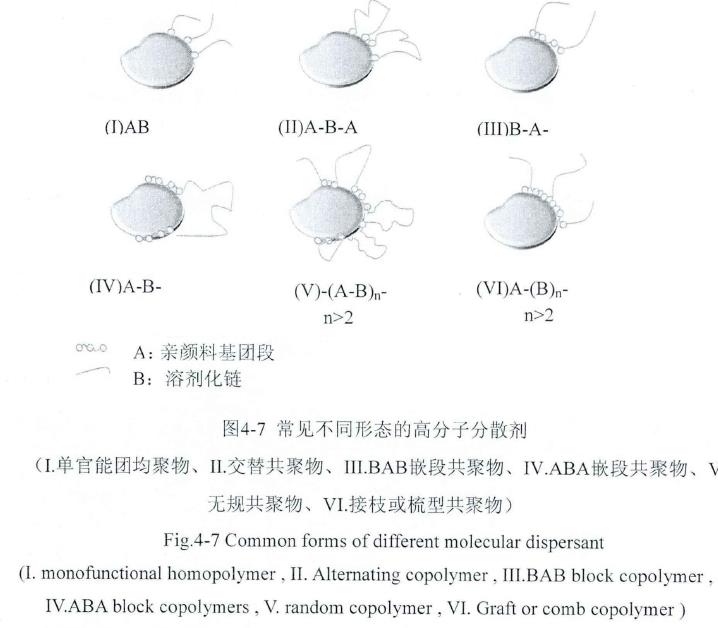

为了使墨水分散体系均匀稳定并满足其他性能要求，吸附在陶瓷色料颗粒表面的高分子分散剂在结构上至少具备以下两个特征：（与色料颗粒表面能形成牢固的多点结合的锚固段，如、、、、等；（在分散介质中有一定长度的溶剂化链段。常见溶剂化链有三类，第一类为聚醚链，合适强极性溶剂体系；第二类为聚酯链或聚丙烯酸酯链，比较适合中极性溶剂；第三类为烧烃链或聚酷链，适合颜料在低极性溶剂中的分散，超分散剂的吸附形式如图所示。

如图可见，型高分子分散剂即为单点铺固，其他几乎都是多点锚固，一般多点铺固与颗粒之间的结合力要明显强于单点描固与之的结合力，所以带有多点铺固基团的分散剂比单点猫固分散剂具有更好的的分散稳定性，分散剂的吸附形式主要有种尾形、环形、卧形，等人经过理论推导预言尾形和环形更有利于空间稳定。同时为了使分散剂对颜料粒子在溶液体系中的分散具有足够的空间稳定作用，其溶剂化链段应在分散介质能得到足够伸展的构象，所以分散剂选择一般根据粉体、溶剂体系等性质为依靠。

—温度，°吸附层中分散剂的浓度；

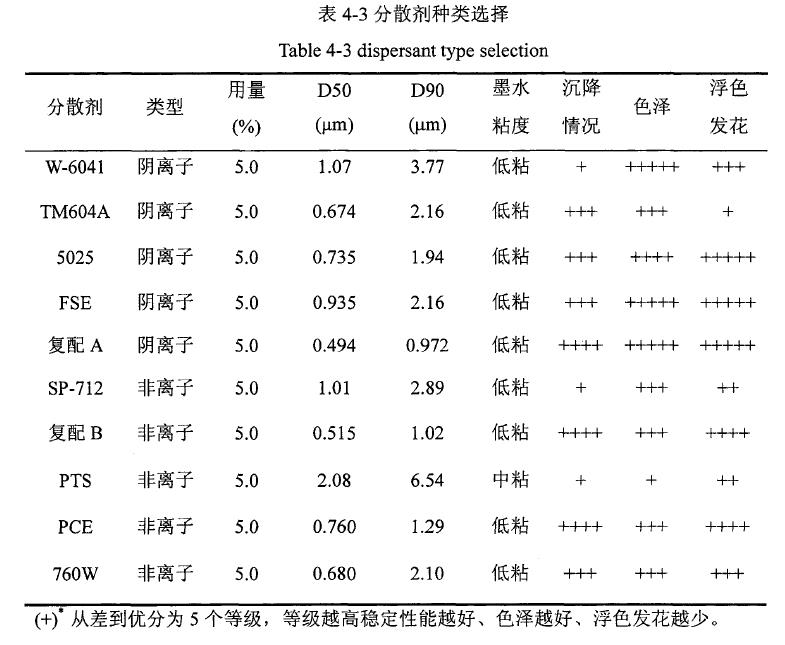

…溶剂化链在分散介质中的第二维利系数；在优良溶剂中，，；在溶剂中，；在不良溶剂中，°。由此可见溶剂化链与分散介质的相容性越好，其值越高，分散剂的分散稳定作用越强。若分散剂溶剂化链在分散介质中的溶解性过低，则在分散介质中伸展程度较差，不能产生足够的空间位阻效应，而导致粉体之间的团聚；若分散剂得溶剂化链在分散介质中溶解性较好，但是溶剂化链太短，形成的吸附层厚度有限，空间位阻也不足以使体系稳定。由于传统的分散剂对陶瓷粉体的分散效果较差，难形成稳定体系，所以本文主要针对高分子分散剂进行研究，对各类型高分子分散剂进行蹄选，如下表所示，研究分散剂对墨水体系的性能影响。

目前应用较多的如聚豫酸钠盐（、聚丙烯酸钠（，它主要由含接基的单体形成的均聚物，研磨后墨水色泽以及浮色方面较差，在聚梭酸类超分散剂中引入特种功能性单体如含擴酸基、氧基等功能性单体，可改善超分散剂的分散性能，减少分散剂用量，如分散剂它是一种新型的疏水改性聚丙稀酸共聚按盐分散剂，相对于分散剂、来说，其分散效果有所改善，研磨后浮色少，色泽较

好分散剂是一种阴离子型高分子混合物，可用于水性油性体系，它在浮色发花的处理上效果很好，但是分散性能一般，常作为润湿流平剂使用；复配分散剂是一种阴离子型嵌段共聚物分散剂，不含，用于分散无机颜料，制备高浓度低粘度的色奖，储存稳定性好，但是对于分散特黑颜料，分散效果较差；分散剂、复配、分别为嵌段共聚的润湿型有机娃溶液、非离子型带有特殊亲颜料基团的嵌段聚合物型分散剂、非离子型带有芳香基团高分子无规聚合物，根据实验c现，达到最佳分散状态下，与阴离子分散剂相比，复配分散剂的用量较高；分散剂对于分散有机颜料效果极佳，但是分散无机颜料，用量较大，且粘度较高，不适合用于分

散钴蓝、镨黄等颜料。分散剂和主要用于对无机特黑颜料分散，分散剂很适合纳米材料分散，分散剂是含颜料亲和基团的聚合物的混合物水溶液，适合水性体系。

不同结构类型的聚合物在色料粒子表面的吸附形式也不尽相同，如前所述，能较好起到分散稳定作用的分散剂应具有一端锚固在粒子表面，另一端能在分散介质中自由伸展的结构。虽然就铺固基团在粒子表面的结合力而言，无规共聚物与嵌段共聚物并差别不大，但因其在粒子表面为无规则多点结合，故难以形成可在分散介质中自由伸展的链段，从而起不到良好的空间位阻作用，故无规共聚物不是理想的分散剂结构。相较而言，型共聚物、型嵌段共聚物、接枝共聚物作为陶瓷墨水的超分散剂，结构较为理想，所以课题采用复配作为陶瓷色料分散剂。
